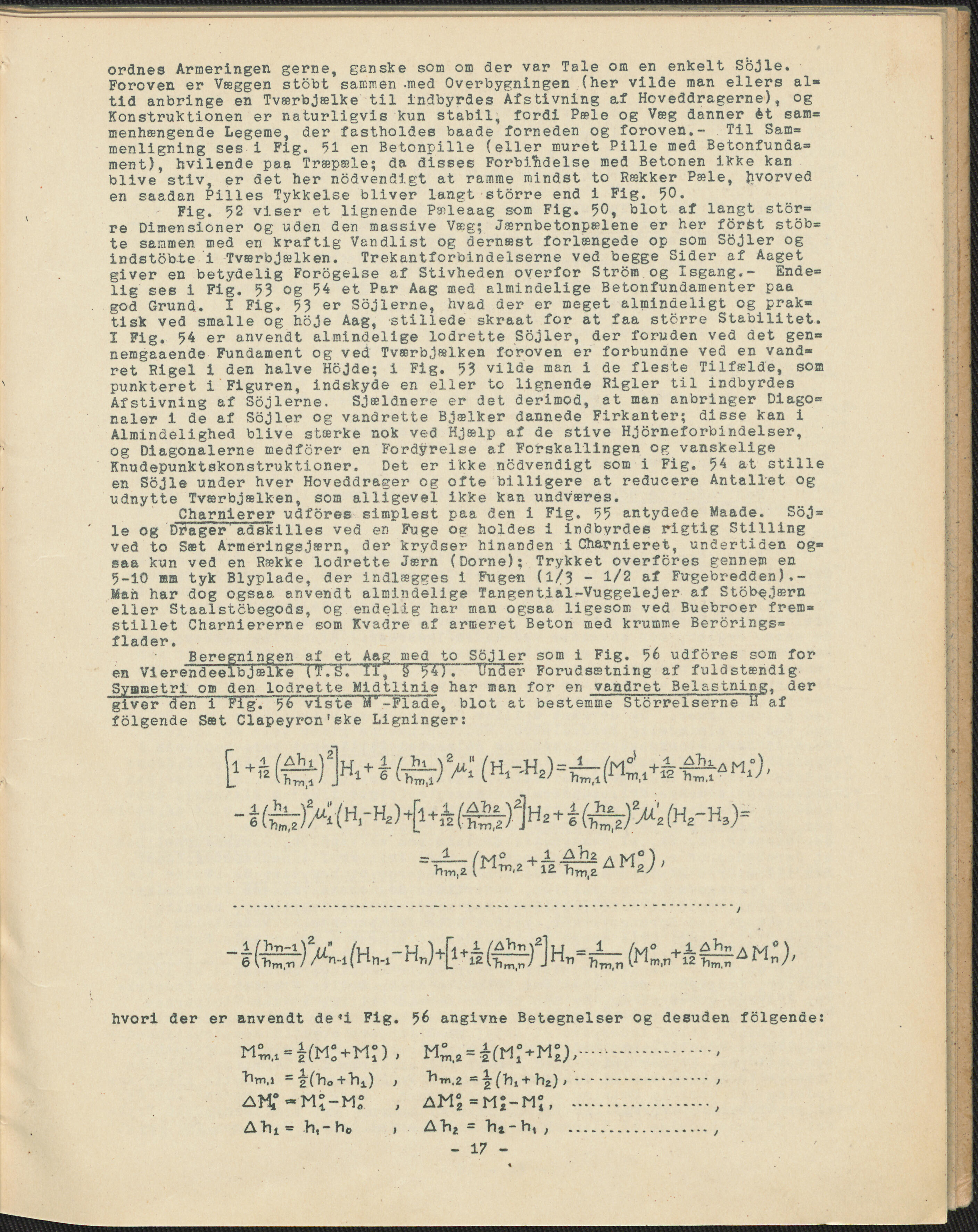

ordnes Armeringen gerne, ganske som om der var Tale om en enkelt Sbjle. Foroven er Væggen stobt sammen .med Overbygningen (her vilde man ellers al= tid anbringe en Tværbjælke til indbyrdes Afstivning af Hovefldragerne), og Konstruktionen er naturligvis kun stabil, fordi Pæle og Væg danner ét sam= menhængende Legeme, der fastholdes baade forneden og foroven.- Til Sam= menligning ses i Fig. 51 en Betonpille (eller muret Pille med Betonfunda= ment), hvilende paa Træpæle; da disses Forbindelse med Betonen ikke kan blive stiv, er det her nodvenctigt at ramme mindst to Rækker Pæle, Jivorved en saadan Pilles Tykkelse bliver langt storre end i Fig. JO. Fig. 52 viser et lignende Pæleaag som Fig. 50, blot af langt stor= re Dimensioner og uden den massive Væg; Jærnbetonpælene er her forét stob= te sammen med en kraftig Vandlist og dernæst forlængede op som Sejler og indstobte i Tværbjælken. Trekantforbindelserne ved begge Sider af Aaget giver en betydelig Fordgelse af Stivheden overfor Strom og Isgang.- Ende= lig ses i Fig. 53 og 54 et Par Aag med almindelige Betonfundamenter paa god Grun<3. I Fig. 53 er Sejlerne, hvad der er meget almindeligt og prak= tisk ved smalle og hoje Aag, stillede skraat for at faa storre Stabilitet. I Fig. 54 er anvendt almindelige lodrette Sbjler, der foruden ved det gen= nemgaaende Fundament og ved Tværbjælken foroven er forbundne ved en vand= ret Rigel 1 den halve Hojde; i Fig. 53 vilde man i de fleste Tilfælde, som punkteret i Figuren, indskyde en eller to lignende Rigler til indbyrdes Afstivning af Sejlerne. Sjældnere er det derimod, at man anbringer Dlago= naler i de af Sbjler og vandrette Bjælker dannede Firkanter; disse kan i Almindelighed blive stærke nok ved Hjælp af de stive HJorneforbindelser, og Diagonalerne medforer en Fordyrelse af Forskallingen otr vanskelige Knudepunktskonstruktioner. Det er ikke nødvendigt som i Fig. JA at stille en Sojle under hver Hoveddrager og ofte billigere at reducere Antallet og udnytte Tværbjælken, som alligevel ikke kan undværes. Charnierer udfores simplest paa <3en i Fig. JJ antydede Maade. S6J = le og Drager adskilles ved en Fuge og holdes i indbyrdes rigtig Stilling ved to Sæt Armeringsjærn, der krydser hinanden i Chamieret, undertiden og= saa kun ved en Række lodrette Jærn (Dorne); Trykket overfores gennem en 5-10 mm tyk Blyplade, der indlægges i Fugen (1/3 - 1/2 af Fugebredden).- Man har dog ogsaa anvendt almindelige Tangential-VuggeleJer af Stob^jærn eller Staalstcbegods, og endelig har man ogsaa ligesom ved Buebroer frem= stillet Charniererne som Kvadre af armeret Beton med krumme Ber6rings= flader. Beregningen af et Aag med to Sejler som i Fig. Jt> udfores som for en Vierendeelbjælke ( T. JA). Under Forudsætning af fuldstændig Symmetri om den lodrette Midtlinie har man for en vandret Belastning, der 'giver den i Fig. ~56~"vl’ste iT’-Flade, blot at bestemme Størrelserne H af folgende Sæt Clapeyron'ske Ligninger: 6 ) A-i (Hn-1 Hr,)+[l+i2 ] Hn n (Mm,n+12 )> hvori der er anvendt de»i Fig. Iitti.i = i't'ho +Y11) , A hi = h,- h0 , 56 angivne Betegnelser og desuden folgende: .............. »Ifhx+hz),............... .............. Aha = hi - h, , ............. - 17 -
