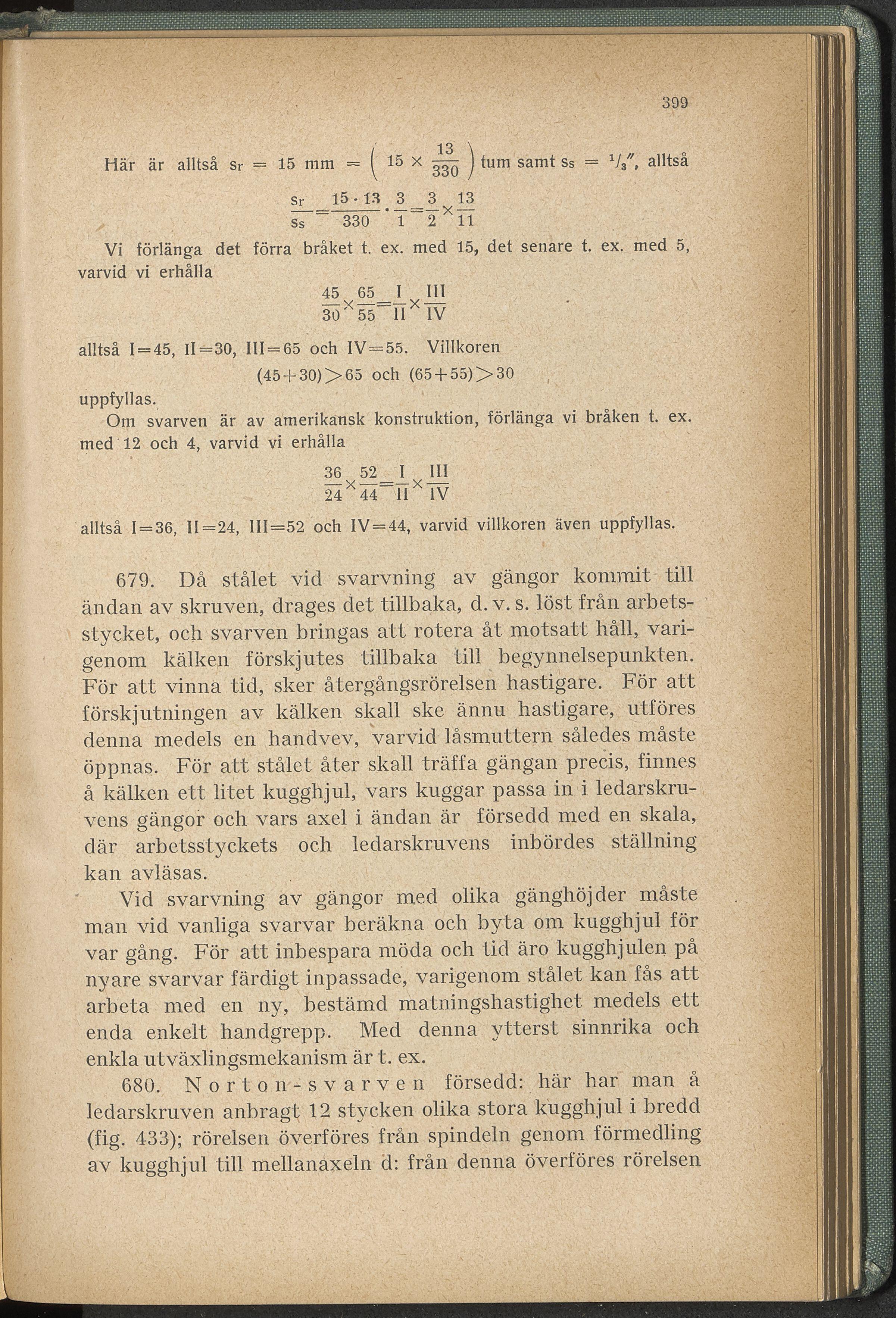

399 Här är alltså Sr = 15 mm = 15 x j tum samt Ss — 1/3", alltsa Sr 15-13 3 3 13 sT- 330 1 “2 X11 Vi förlänga det förra bråket t. ex. med 15, det senare t. ex. med 5, varvid vi erhålla 45 65_j_ III 3ÖX55~ 1IX IV alltså 1 = 45, 11=30, 111 = 65 och IV=55. Villkoren (45 +30) >65 och (65+ 55) >30 uppfyllas. Om svarven är av amerikansk konstruktion, förlänga vi bråken t. ex. med 12 och 4, varvid vi erhålla 36 52 III 24X44“11X IV alltså 1 = 36, 11=24, 111=52 och IV = 44, varvid villkoren även uppfyllas. 679. Då stålet vid svarvning av gängor kommit till ändan av skruven, drages det tillbaka, d. v. s. löst från arbets- stycket, och svarven bringas att rotera åt motsatt håll, vari- genom kälken förskjutes tillbaka till begynnelsepunkten. För att vinna tid, sker återgångsrörelsen hastigare. För att förskjutningen av kälken skall ske ännu hastigare, utföres denna medels en handvev, varvid låsmuttern således måste öppnas. För att stålet åter skall träffa gängan precis, finnes å kälken ett litet kugghjul, vars kuggar passa in i ledarskru- vens gängor och vars axel i ändan är försedd med en skala, där arbe Isstyckets ocli ledarskruvens inbördes ställning kan avläsas. Vid svarvning av gängor med olika gänghöjder måste man vid vanliga svarvar beräkna och byta om kugghjul för var gång. För att inbespara möda och lid äro kugghjulen på nyare svarvar färdigt inpassade, varigenom stålet kan fås att arbeta med en ny, bestämd matningshastighet medels ett enda enkelt handgrepp. Med denna ytterst sinnrika och enkla utväxlingsmekanism är t. ex. 680. N o r t o n - s v a r v e n försedd: här har man å ledarskruven anbragt 12 stycken olika stora kugghjul i bredd (fig. 433); rörelsen överföres från spindeln genom förmedling av kugghjul till mellanaxeln cl: från denna överföres rörelsen
