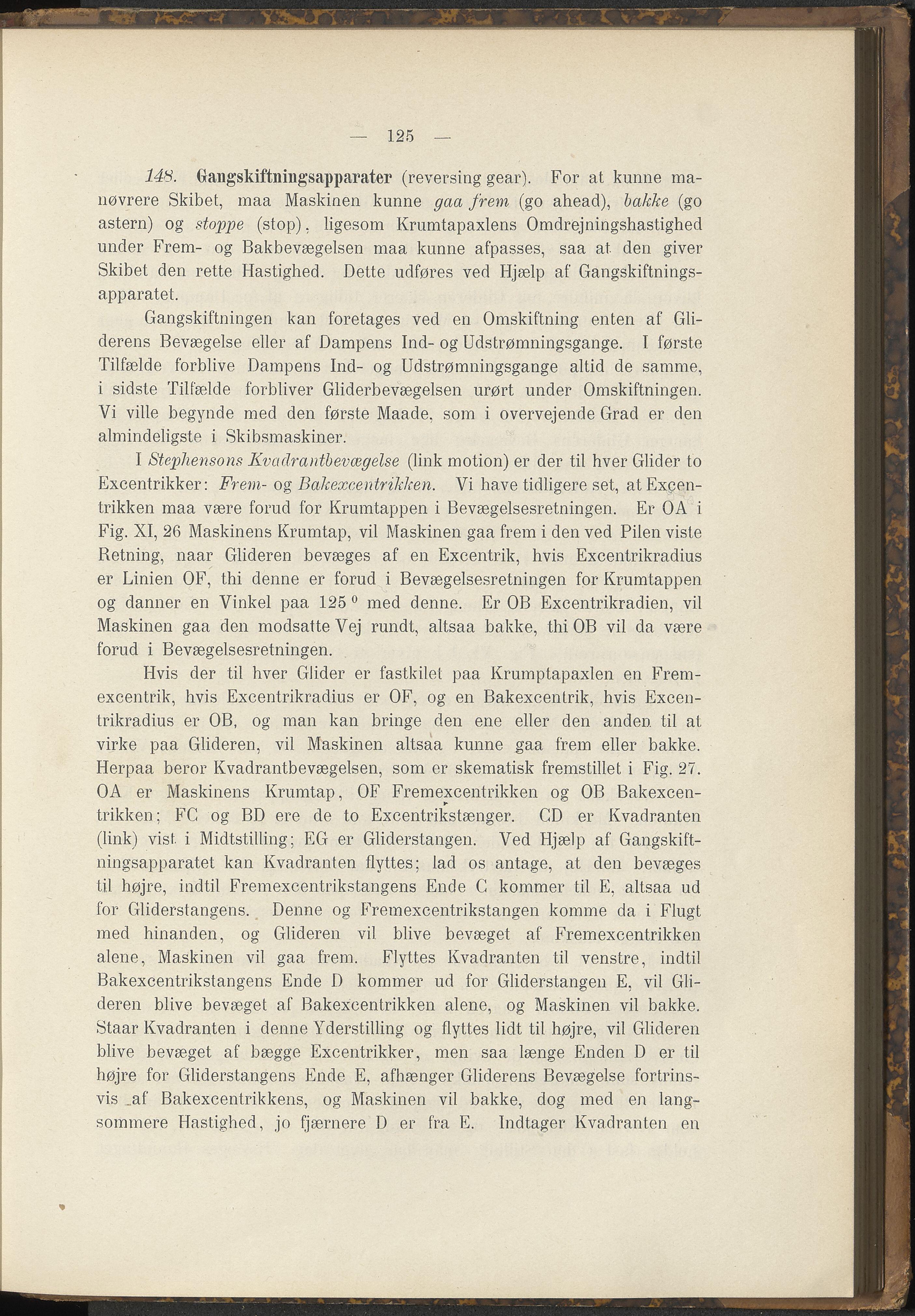

125 148. Gangskiftniiigsapparater (reversing gear). For at kunne ma- nøvrere Skibet, maa Maskinen kunne gaa frem (go ahead), bakke (go astern) og stoppe (stop). ligesom Krumtapaxlens Omdrejningshastighed under Frem- og Bakbevægelsen maa kunne afpasses, saa at. den giver Skibet den rette Hastighed. Dette udføres ved Hjælp af Gangskiftnings- apparatet. Gangskiftningen kan foretages ved en Omskiftning enten af Gli- derens Bevægelse eller af Dampens Ind- og Udstrømningsgange. I første Tilfælde forblive Dampens Ind- og Udstrømningsgange altid de samme, i sidste Tilfælde forbliver Gliderbevægelsen urørt under Omskiftningen. Vi ville begynde med den første Maade. som i overvejende Grad er den almindeligste i Skibsmaskiner. I Stephensons Kvadrantbevægelse (link motion) er der til hver Glider to Excentrikker: Frem- og Bakexcentrikken. Vi have tidligere set, at Excen- trikken maa være forud for Krumtappen i Bevægelsesretningen. Er OA i Fig. XI, 26 Maskinens Krumtap, vil Maskinen gaa frem i den ved Pilen viste Retning, naar Glideren bevæges af en Excentrik, hvis Excentrikradius er Linien OF, thi denne er forud i Bevægelsesretningen for Krumtappen og danner en Vinkel paa 125 0 med denne. Er OB Excentrikradien, vil Maskinen gaa den modsatte Vej rundt, altsaa bakke, thi OB vil da være forud i Bevægelsesretningen. Hvis der til hver Glider er fastkilet paa Krumptapaxlen en Frem- excentrik, hvis Excentrikradius er OF, og en Bakexcentrik, hvis Excen- trikradius er OB, og man kan bringe den ene eller den anden til at virke paa Glideren, vil Maskinen altsaa kunne gaa frem eller bakke. Herpaa beror Kvadrantbevægelsen, som er skematisk fremstillet i Fig. 27. OA er Maskinens Krumtap, OF Fremexcentrikken og OB Bakexcen- trikken ; FC og BD ere de to Excentrikstænger. CD er Kvadranten (link) vist i Midtstilling; EG er Gliderstangen. Ved Hjælp af Gangskift- ningsapparatet kan Kvadranten flyttes; lad os antage, at den bevæges til højre, indtil Fremexcentrikstangens Ende C kommer til E, altsaa ud for Gliderstangens. Denne og Fremexcentrikstangen komme da i Flugt med hinanden, og Glideren vil blive bevæget af Fremexcentrikken alene, Maskinen vil gaa frem. Flyttes Kvadranten til venstre, indtil Bakexcentrikstangens Ende D kommer ud for Gliderstangen E, vil Gli- deren blive bevæget af Bakexcentrikken alene, og Maskinen vil bakke. Staar Kvadranten i denne Yderstilling og flyttes lidt til højre, vil Glideren blive bevæget af bægge Excentrikker, men saa længe Enden D er til højre for Gliderstangens Ende E, afhænger Gliderens Bevægelse fortrins- vis ..af Bakexcentrikkens, og Maskinen vil bakke, dog med en lang- sommere Hastighed, jo fjærnere D er fra E. Indtager Kvadranten en
