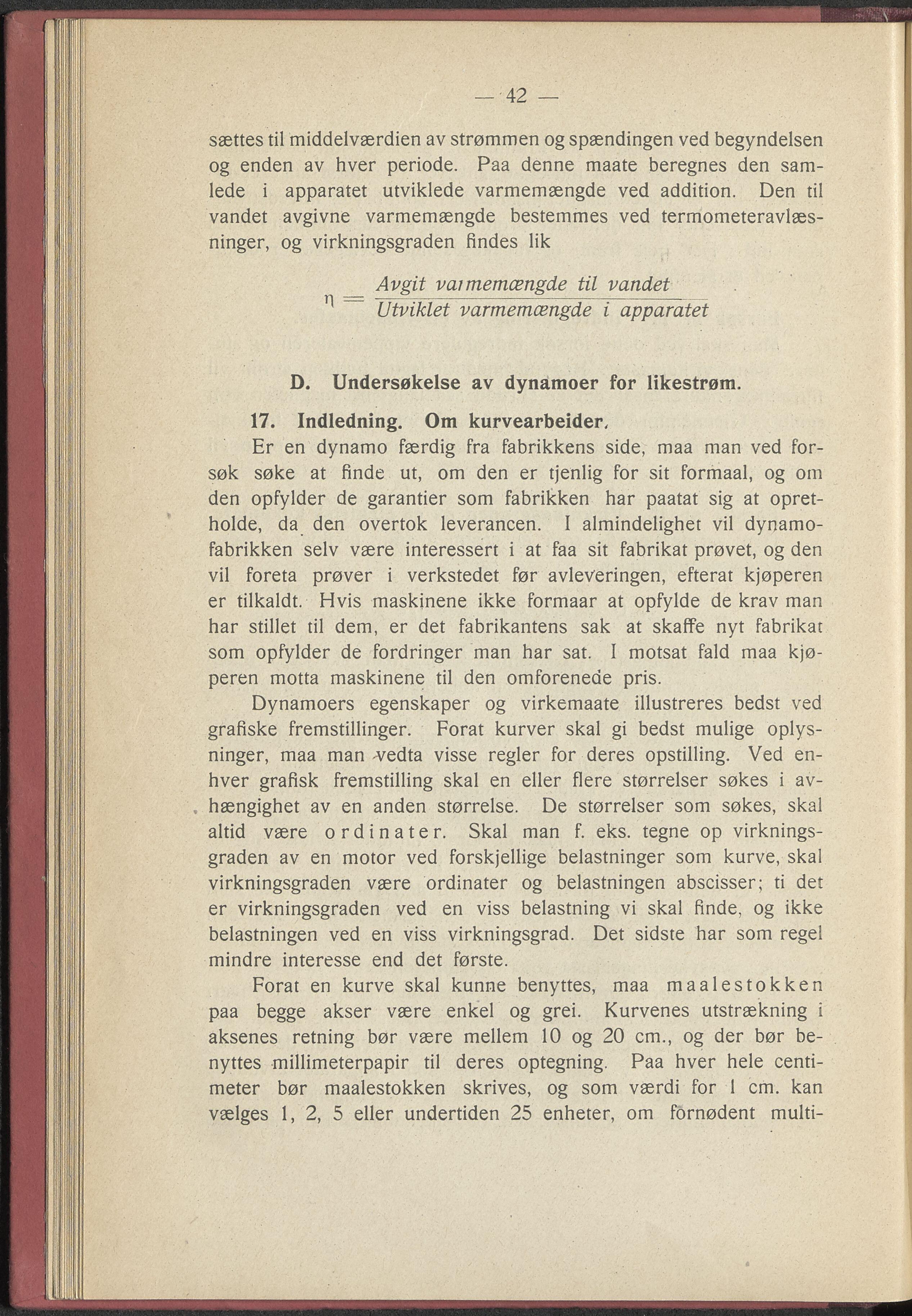

— 42 — sættes til middelværdien av strømmen og spændingen ved begyndelsen og enden av hver periode. Paa denne maate beregnes den sam- lede i apparatet utviklede varmemængde ved addition. Den til vandet avgivne varmemængde bestemmes ved termometeravlæs- ninger, og virkningsgraden findes lik Avgit vaimemængde til vandet n Utviklet varmemængde i apparatet D. Undersøkelse av dynamoer for likestrøm. 17. Indledning. Om kurvearbeider, Er en dynamo færdig fra fabrikkens side, maa man ved for- søk søke at finde ut, om den er tjenlig for sit formaal, og om den opfylder de garantier som fabrikken har paatat sig at opret- holde, da den overtok leverancen. I almindelighet vil dynamo- fabrikken selv være interessert i at faa sit fabrikat prøvet, og den vil foreta prøver i verkstedet før avleveringen, efterår kjøperen er tilkaldt. Hvis maskinene ikke formaar at opfylde de krav man har stillet til dem, er det fabrikantens sak at skaffe nyt fabrikat som opfylder de fordringer man har sat. I motsat fald maa kjø- peren motta maskinene til den omforenede pris. Dynamoers egenskaper og virkemaate illustreres bedst ved grafiske fremstillinger. Forat kurver skal gi bedst mulige oplys- ninger, maa man -vedta visse regler for deres opstilling. Ved en- hver grafisk fremstilling skal en eller flere størrelser søkes i av- hængighet av en anden størrelse. De størrelser som søkes, skal altid være ordinater. Skal man f. eks. tegne op virknings- graden av en motor ved forskjellige belastninger som kurve, skai virkningsgraden være ordinater og belastningen abscisser; ti det er virkningsgraden ved en viss belastning vi skal finde, og ikke belastningen ved en viss virkningsgrad. Det sidste har som regel mindre interesse end det første. Forat en kurve skal kunne benyttes, maa maalestokken paa begge akser være enkel og grei. Kurvenes utstrækning i aksenes retning bør være mellem 10 og 20 cm., og der bør be- nyttes millimeterpapir til deres optegning. Paa hver hele centi- meter bør maalestokken skrives, og som værdi for 1 cm. kan vælges 1, 2, 5 eller undertiden 25 enheter, om fornødent multi-
