Ligevægtslære Og Styrkelære
Til brug ved undervisningen i Det Tekniske Selskabs Skoler for Bygningshaandværkere, Maskinkonstruktører og Elektroteknikere

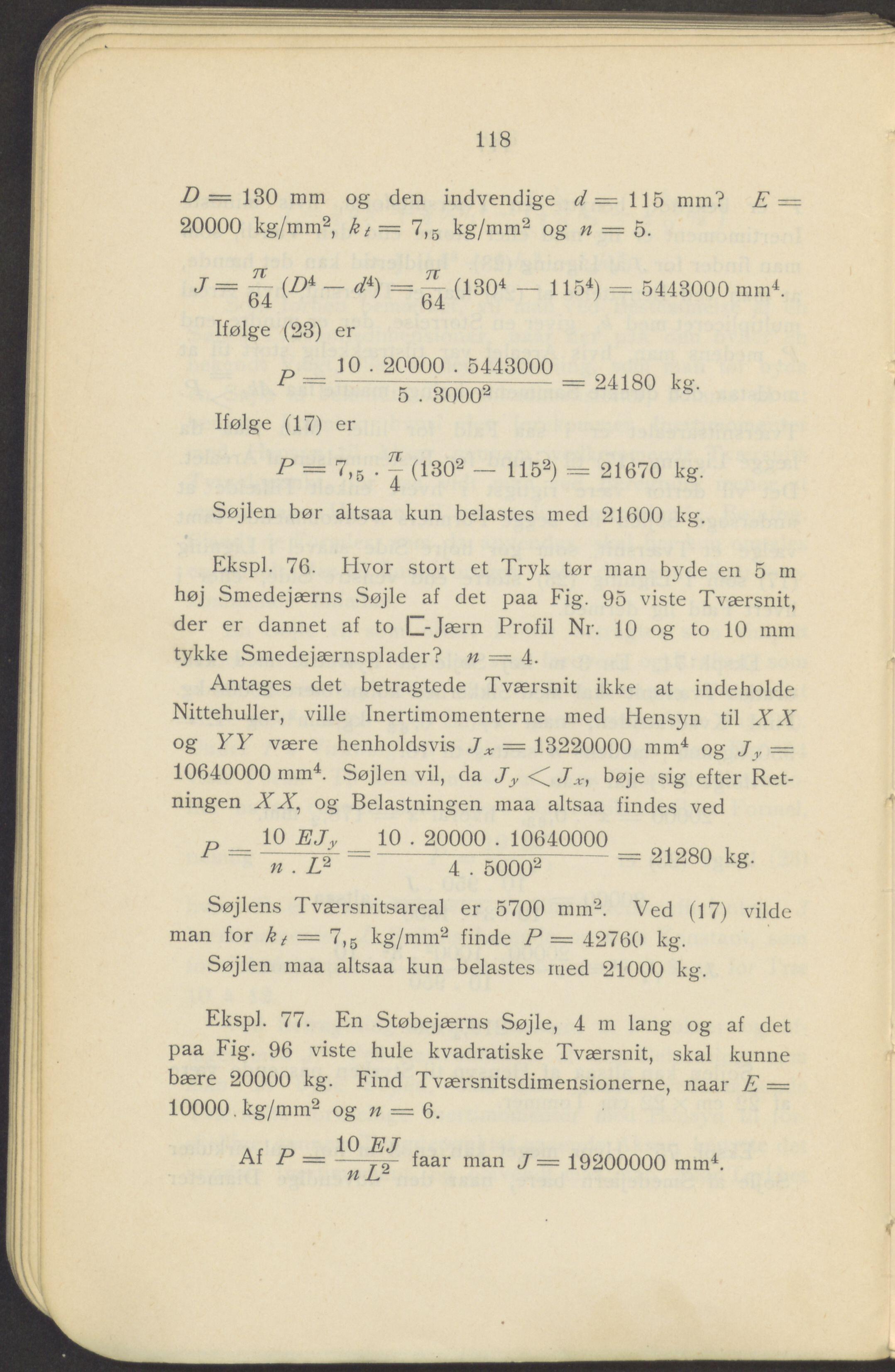

118 D — 130 mm og den indvendige d — 115 mm? E — 20000 kg/mm2, kt = 7,5 kg/mm2 og n = 5. J = EX ~ (13°4 — 115*) = 5443000 mm4. 04 b4 Ifølge (23) er 10 . 20000 . 5443000 5 . 30002 “ ~ 24180 er Ifølge (17) kg- P = 7,5 • j (1302 — 1152) = 21670 kg. Søjlen bør altsaa kun belastes med 21600 kg. Ekspl. 76. Hvor stort et Tryk tør man byde en 5 m høj Smedejærns Søjle af det paa Fig. 95 viste Tværsnit, der er dannet af to IZ-Jærn Profil Nr. 10 og to 10 mm tykke Smedejærnsplader? n = 4. Antages det betragtede Tværsnit ikke at indeholde Nittehuller, ville Inertimomenterne med Hensyn til XX og YY være henholdsvis Jx = 13220000 mm4 og Jv = 10640000 mm4. Søjlen vil, da Jy < J x, bøje sig efter Ret- ningen XX, og Belastningen maa altsaa findes ved 10 EJV __ 10 . 20000 . 10640000 n . L* ~~ ‘ 4 . 50002 = 21280 kg- Søjlens Tværsnitsareal er 5700 mm2. Ved (17) vilde man for kt = 7,5 kg/mm2 finde P = 42760 kg. Søjlen maa altsaa kun belastes med 21000 kg. Ekspl. 77. En Støbejærns Søjle, 4 m lang og af det paa Tig. 96 viste hule kvadratiske Tværsnit, skal kunne bære 20000 kg. Find Tværsnitsdimensionerne, naar E = 10000. kg/mm2 og n = 6. D 10 EJ r Af P = —- faar man J = 19200000 mm4.
