Ligevægtslære Og Styrkelære
Til brug ved undervisningen i Det Tekniske Selskabs Skoler for Bygningshaandværkere, Maskinkonstruktører og Elektroteknikere

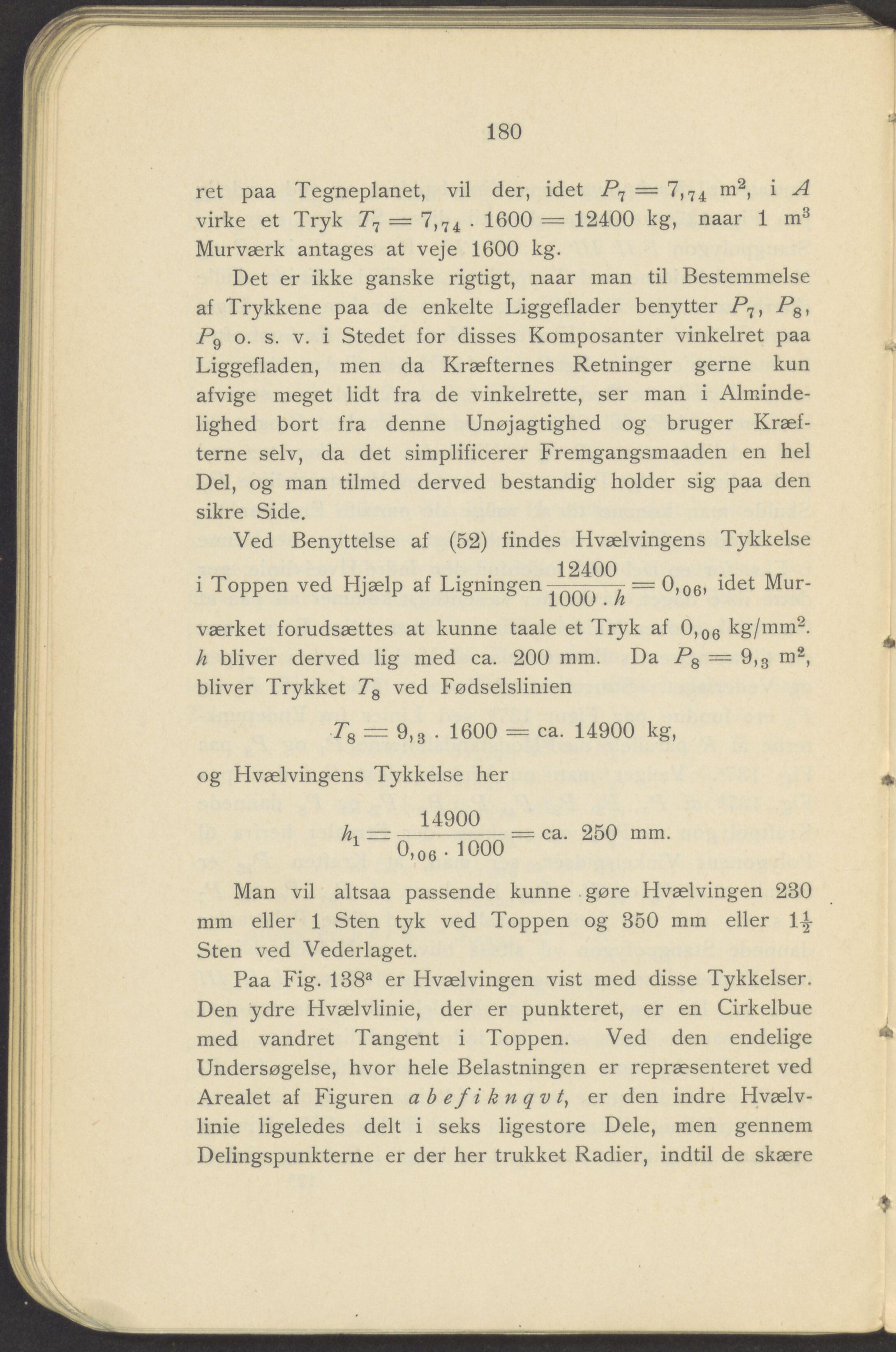

180 ret paa Tegneplanet, vil der, idet P7 = 7,74 m2, i A virke et Tryk — 7,74 . 1600 = 12400 kg, naar 1 m3 Murværk antages at veje 1600 kg. Det er ikke ganske rigtigt, naar man til Bestemmelse af Trykkene paa de enkelte Liggeflader benytter P8, Pq o. s. v. i Stedet for disses Komposanter vinkelret paa Liggefladen, men da Kræfternes Retninger gerne kun afvige meget lidt fra de vinkelrette, ser man i Alminde- lighed bort fra denne Unøjagtighed og bruger Kræf- terne selv, da det simplificerer Fremgangsmaaden en hel Del, og man tilmed derved bestandig holder sig paa den sikre Side. Ved Benyttelse af (52) findes Hvælvingens Tykkelse i Toppen ved Hjælp af Ligningen idet Mur- værket forudsættes at kunne taale et Tryk af O,o6 kg/mm2. h bliver derved lig med ca. 200 mm. Da P8 = 9,3 m2, bliver Trykket P8 ved Fødselslinien T8 = 9,3 . 1600 = ca. 14900 kg, og Hvælvingens Tykkelse her , 14900 hi =-----------= ca. 250 mm. 1 0,08 . 1000 Man vil altsaa passende kunne gøre Hvælvingen 230 mm eller 1 Sten tyk ved Toppen og 350 mm eller 1^- Sten ved Vederlaget. Paa Fig. 138a er Hvælvingen vist med disse Tykkelser. Den ydre Hvælvlinie, der er punkteret, er en Cirkelbue med vandret Tangent i Toppen. Ved den endelige Undersøgelse, hvor hele Belastningen er repræsenteret ved Arealet af Figuren abefiknqvt, er den indre Hvælv- linie ligeledes delt i seks ligestore Dele, men gennem Delingspunkterne er der her trukket Radier, indtil de skære
