Ligevægtslære Og Styrkelære
Til brug ved undervisningen i Det Tekniske Selskabs Skoler for Bygningshaandværkere, Maskinkonstruktører og Elektroteknikere

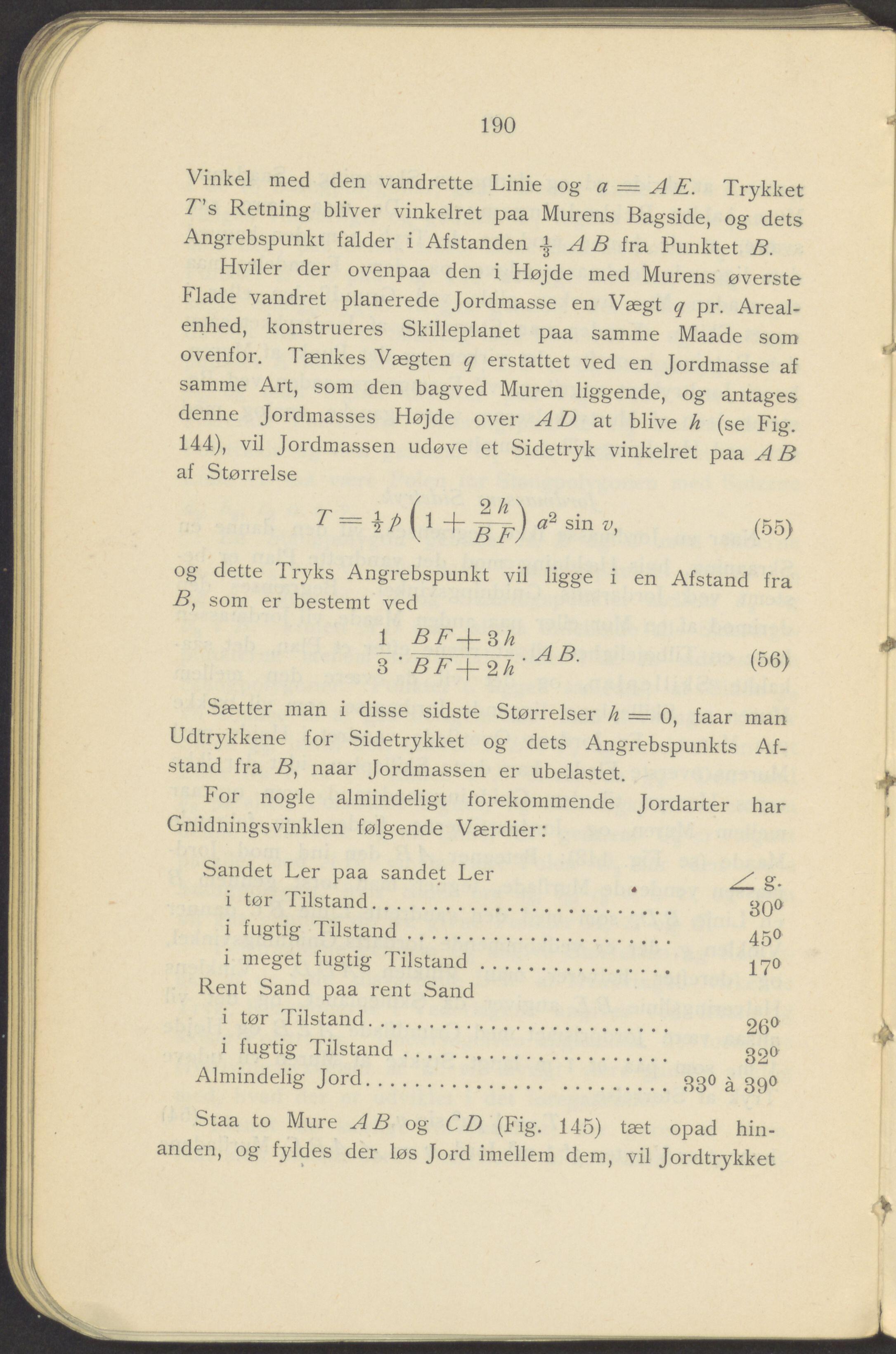

________ _____________ 190 Vinkel med den vandrette Linie og a = A E. Trykket 7’s Retning bliver vinkelret paa Murens Bagside, og dets Angrebspunkt falder i Afstanden | A B fra Punktet B. Hviler der ovenpaa den i Højde med Murens øverste Hade vandret planerede Jordmasse en Vægt q pr. Areal- enhed, konstrueres Skilleplanet paa samme Maade som ovenfor. Tænkes Vægten q erstattet ved en Jordmasse af samme Art, som den bagved Muren liggende, og antages denne Jordmasses Højde over AD at blive h (se Fig. 144), vil Jordmassen udøve et Sidetryk vinkelret paa AB af Størrelse 1 — vP 1 + J a- sin v, (55) og dette Tryks Angrebspunkt vil ligge i en Afstand fra B, som er bestemt ved 1 AB 3 'BF-^^h (56) Sætter man i disse sidste Størrelser h = 0, faar man Udtrykkene for Sidetrykket og dets Angrebspunkts Af- stand fra B, naar Jordmassen er ubelastet. For nogle almindeligt forekommende Jordarter har Gnidningsvinklen følgende Værdier: Sandet Ler paa sandet Ler x g i tør Tilstand............................ ^qo i fugtig Tilstand......................... 45o i meget fugtig Tilstand.................. 17o Rent Sand paa rent Sand i tør Tilstand............................ i fugtig Tilstand......................... 32° Almindelig Jord............................ 330 390 Staa to Mure AB og CD (Fig. 145) tæt opad hin- anden, og fyldes der løs Jord imellem dem, vil Jordtrykket _________ ...
