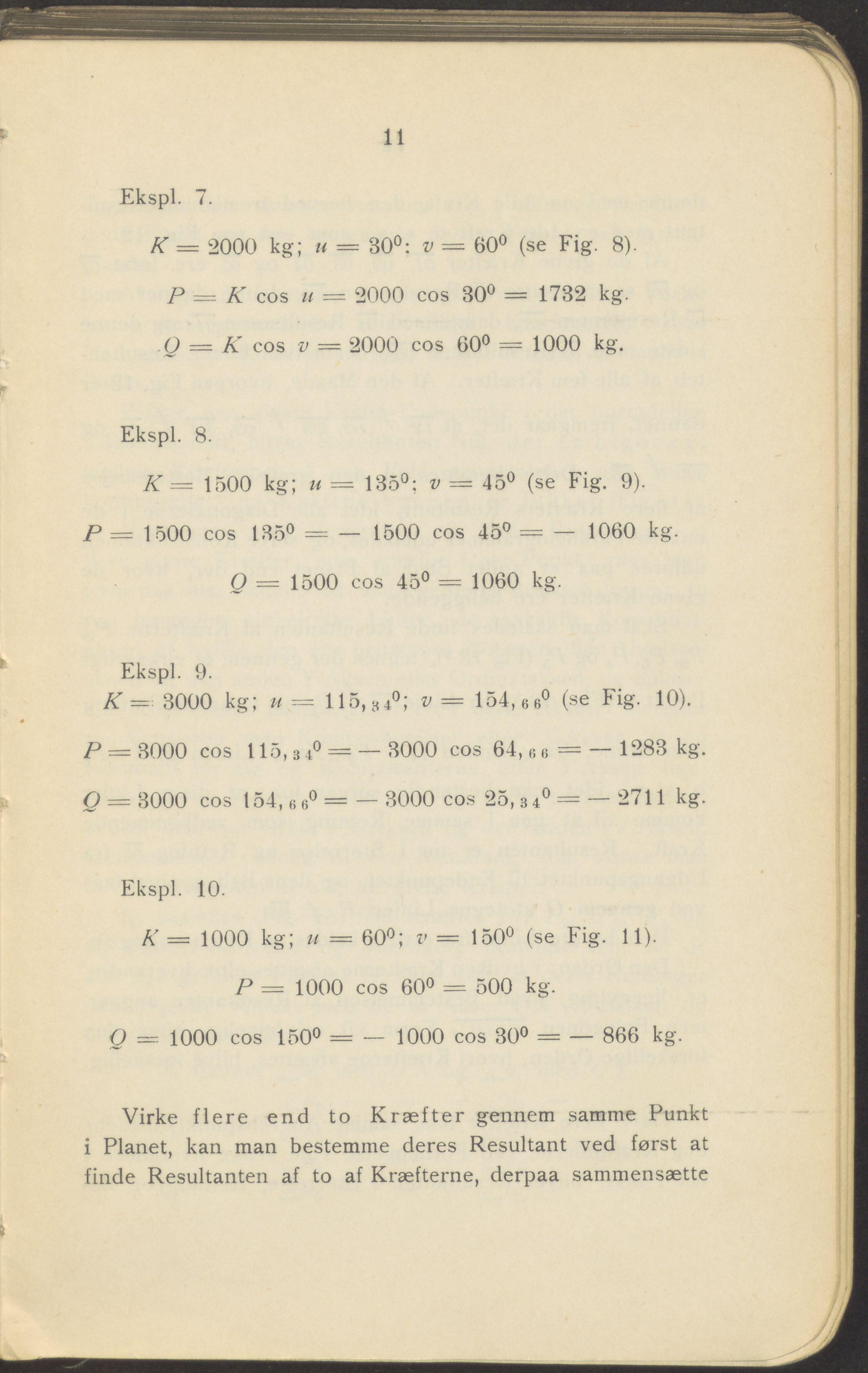

11
Ekspl. 7.
K — 2000 kg; u — 30°: v = 60° (se Fig. 8).
P = K cos u = 2000 cos 30° = 1732 kg.
O = K cos v = 2000 cos 60° = 1000 kg.
Ekspl. 8.
K = 1500 kg; u = 135°; v = 45° (se Fig. 9).
P = 1500 cos 135° = — 1500 cos 45° = — 1060 kg.
Q = 1500 cos 45° = 1060 kg.
Ekspl. 9.
K — 3000 kg; u = 115,3 4°; v = 154,6 6° (se Fig. 10).
Z> = 3000 cos 115,3? = — 3000 cos 64, G 6 = — 1283 kg.
0 = 3000 cos 154,6 6°= — 3000 cos 25,3 4° = —2711 kg.
Ekspl. 10.
K = 1000 kg; u = 60°; v = 150° (se Fig. 11).
P = 1000 cos 60° = 500 kg.
O = 1000 cos 150° = — 1000 cos 30° = — 866 kg.
Virke flere end to Kræfter gennem samme Punkt
i Planet, kan man bestemme deres Resultant ved først at
finde Resultanten af to af Kræfterne, derpaa sammensætte
